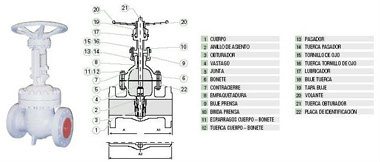

ESCLUSA
Series 150 - 300 - 600 - 900 - 1500
STANDARDS APLICABLES
- Válvulas de acero API 600 - ANSI B 16.34 - BS 1414
- Válvulas de hierro API 595 - ANSI B 16.1
- Entre extremos ANSI B 16.10
- Bridas ANSI B 16.5 - BS 3293 - MSS SP 44 - ANSI B 16.1
- Extremos para soldar ANSI B 16.25

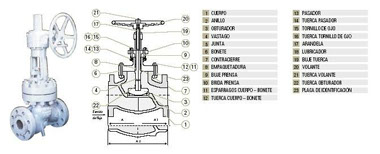

GLOBO
Series 150 - 300 - 600 - 900 - 1500
STANDARDS APLICABLES
Válvulas de acero ANSI B 16.34 - BS 1873
Entre extremos ANSI B 16.10
Bridas ANSI B 16.5 - BS 3293 - MSS SP 44
Extremos para soldar ANSI B 16.25

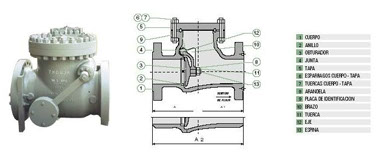

RETENCIÓN
Series 150 - 300 - 600 - 900 - 1500
STANDARDS APLICABLES
Válvulas de acero API 6D - ANSI B 16.34 - BS 1868
Válvulas de hierro BS 5152
Entre extremos ANSI B 16.10
Bridas ANSI B 16.5 - BS 3293
Extremos para soldar ANSI B 16.25

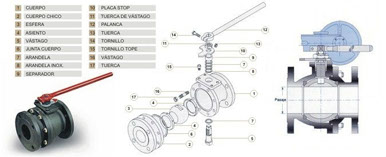

ESFÉRICA
Series ANSI 150 - 300 - 600
MATERIALES
Acero - Hierro - Bronce - Inoxidable
NOTA
Válvulas esféricas de otras dimensiones, materiales o montaje, podrán ser cotizadas, según la especificación del cliente.

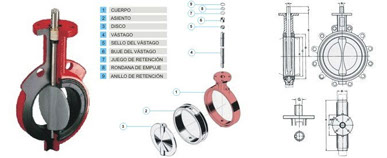

MARIPOSA
MATERIALES
Acero - Hierro - Bronce - Inoxidable
NOTA
Válvulas esféricas de otras dimensiones, materiales o montaje, podrán ser cotizadas, según la especificación del cliente.
FORJADAS
Series 150 - 300 - 600 - 800 - 1500
Esclusa
Globo
Aguja
Bonete abulonado
Yugo y rosca exterior
Vástago ascendente
Cuña sólida
Pasaje reducido
Serie 800
NPT, BSPT, SW y bridada ANSI serie 150, 300 y 600
Diámetro 1/4" a 2"
Bonete abulonado
Yugo y rosca exterior
Volante ascendente
Obturador flotante
Pasaje reducido
Serie 800
NPT, BSPT, SW y bridada ANSI serie 150, 300 y 600
Diámetro 1/4" a 2"
Bonete roscado
Rosca interior
Volante ascendente
Asiento integral
5000 WOG
NPT, BSPT y SW
Diámetro 1/4" a 2"
Retención
Horizontal a bola
Tapa abulonada
Asiento renovable
Con o sin resorte
Pasaje reducido
Serie 800
NPT, BSPT, SW y bridada ANSI serie 150, 300 y 600
Diámetro 1/4" a 2"
Horizontal a pistón
Tapa abulonada
Asiento renovable
Con o sin resorte
Pasaje reducido
Serie 800
NPT, BSPT, SW y bridada ANSI serie 150, 300 y 600
Diámetro 1/4" a 2"
MATERIALES
Acero - Hierro - Bronce - Inoxidable
NOTA
Válvulas esféricas de otras dimensiones, materiales o montaje, podrán ser cotizadas, según la especificación del cliente.
